上銀直線導軌：精密制造的隱形脊梁

來源：慧騰查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2025-12-05 13:47:09【大中小】

在工業制造領域，上銀直線導軌以其高精度、高剛性與低摩擦特性，成為精密設備不可或缺的核心部件。作為滾動導引技術的典范，其通過鋼珠在滑塊與導軌間無限滾動循環，將摩擦系數降至傳統滑動導引的1/50，實現μm級定位精度與亞微米級重復定位能力，廣泛應用于數控機床、工業機器人、半導體設備及醫療影像系統。

技術特性方面，上銀直線導軌采用四方向等負荷設計，可承受上下左右各向負荷，配合專利回流系統與精簡結構，確保運動平順低噪。其靜音式滾柱型產品通過同步聯結器技術，使?jié)L珠均勻排列，高頻噪音降低約7.7分貝，內置自潤滑系統可實現超2500公里連續運行免維護。高剛性源于四列式滾柱結構與高頻淬火工藝，導軌硬度達HRC60，長期運行精度衰減≤1μm，靜態容許力矩較標準導軌提升一倍以上，適用于重載場景如晶圓搬運機械臂。

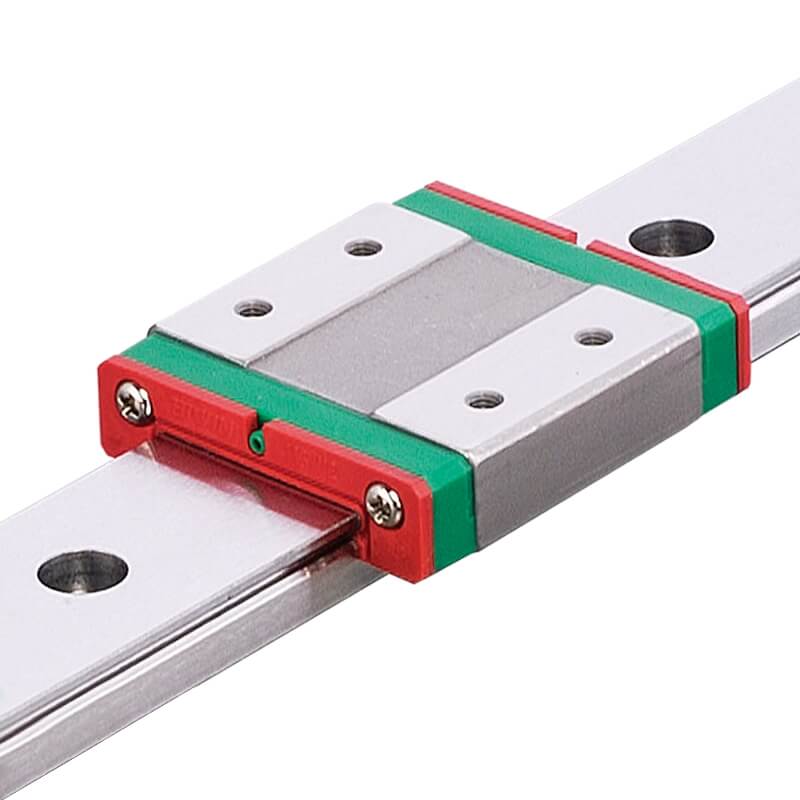

上銀直線導軌

制造工藝上，上銀直線導軌采用鉻軸承鋼（如G20CrMo、GCr15）或不銹鋼材質，經滲碳處理與精密研磨，確保耐磨性與抗變形能力。其結構設計包含智能調心技術，通過DF組合圓弧溝槽與鋼珠彈性變形，自動吸收±0.1mm安裝面平行度偏差，保障運行直線度≤0.03mm/全長。預壓分級系統提供Z0/ZA/ZB三級方案，適配從自動化包裝線到重切削機床的不同需求。

應用場景中，數控機床領域占比最大，其高精度特性滿足5軸聯動加工中2000kg/m²動態載荷需求；在半導體制造中，低發塵與高潔凈度特性契合晶圓光刻機要求；醫療設備如CT機滑臺則依賴其高穩定性與低熱效應。選型時需考慮軌寬、軌長、滑塊類型及精度等級，如HG系列支持C至UP級精度，滿足從普通產業機械到超精密設備的差異化需求。

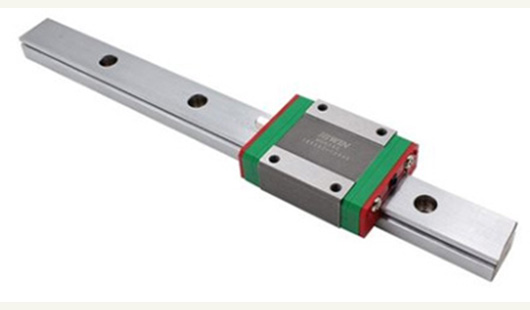

直線導軌

上銀直線導軌通過材料科學、結構設計與制造工藝的深度融合，在提升設備效能的同時降低能耗，成為高端自動化設備的首選導軌解決方案，持續推動工業制造向更高精度、更可靠的方向演進。
