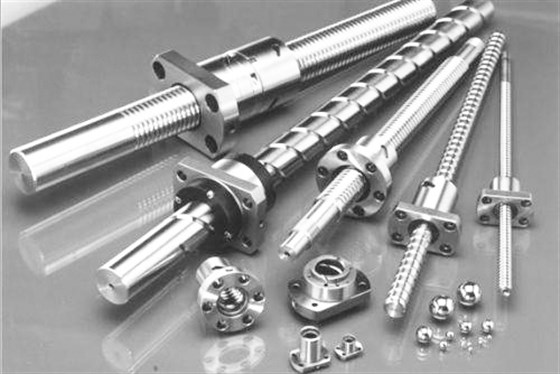

在精密機械和自動化領域，滾珠絲桿扮演著至關重要的角色，其精度直接影響到整個系統的性能。為了確保滾珠絲桿能夠滿足嚴格的工業應用標準，精度測試與校準成為制造過程中不可或缺的環節。本文將深入探討滾珠絲桿的精度測試與校準流程，以及如何通過這些流程保證其高精度和高可靠性。

一、精度標準的確定

首先，根據滾珠絲桿的應用需求，確定所需的精度等級。通常，這會參考國際標準（如ISO）或行業標準，規定了不同精度等級的滾珠絲桿應滿足的技術要求。例如，在某些高精度定位應用中，可能需要使用達到C0級或更高精度的滾珠絲桿。

二、靜態精度測試

1. 直線度測量

利用激光干涉儀或直線度檢測儀，對滾珠絲桿的直線運動軌跡進行測量，檢查其在全程范圍內的直線度偏差。這一步驟對于評估絲桿的運動精度至關重要。

2. 垂直度測量

對于滾珠絲桿安裝孔的垂直度進行測量，確保絲桿與導軌或工作臺之間的正確配合。任何垂直度誤差都將影響機械手或工作臺的運動精度。

3. 軸向間隙檢測

通過特定裝置測量滾珠絲桿的軸向游隙，確保其在一定預壓力下能夠保持穩定的接觸狀態，避免過大的軸向游隙導致精度下降。

三、動態精度測試

1. 啟動力矩和運行力矩測試

測試滾珠絲桿在不同速度下的啟動力矩和運行力矩，評估其動態性能是否一致，以及是否存在異常摩擦。

2. 重復定位精度測試

通過多次定位測試，評估滾珠絲桿的定位精度及其重復性，這對于精密裝配、加工等領域尤為重要。

3. 負載測試

在模擬實際工作條件下，對滾珠絲桿加載一定重量，測試其在負載狀態下的運行精度和穩定性。

四、校準過程

1. 預壓力調整

根據測試結果，調整滾珠絲桿的預壓力，以達到理想的負荷狀態和剛性要求，從而提高其抗變形能力和精度。

2. 游隙調整

對于檢測出的過大游隙，通過調整螺母或更換合適的隔離件等方式進行校正，確保滾珠絲桿的平滑運行和精確定位。

3. 熱變形補償

考慮到溫度變化可能引起的熱變形，設計熱變形補償機制，如采用熱膨脹系數低的材料或添加溫度補償裝置，以減少環境溫度變化對精度的影響。

五、總結與優化

通過對滾珠絲桿進行嚴格的精度測試與校準，可以確保其在不同應用環境下都能達到預期的性能。此外，定期的精度測試與校準也是預防性維護計劃的一部分，有助于及時發現并解決潛在問題，延長滾珠絲桿的使用壽命。隨著技術的發展和新材料、新工藝的應用，未來的滾珠絲桿精度測試與校準流程將進一步優化，以滿足更為嚴苛的工業應用需求，推動精密制造技術的進步
