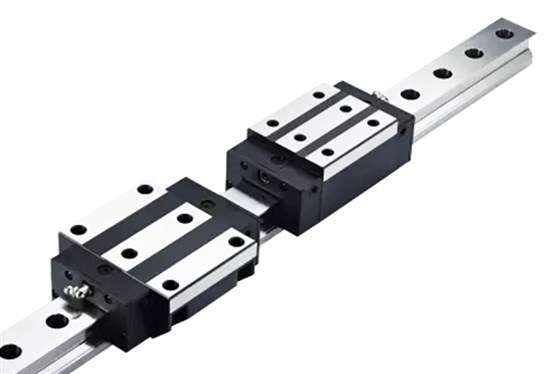

在結構設計上，導軌采用長條形基體，滑塊內置鋼珠循環系統，配合端蓋和防塵蓋形成封閉結構。特殊束制單元設計使導軌能承受上下左右四方向負荷，確保機械穩定性?；瑝K與導軌的配合面經精密研磨，表面粗糙度控制在Ra0.2μm以內，減少摩擦損耗，延長使用壽命。
材料選擇與處理是性能保障的關鍵。導軌主體多采用德國50CrMo4合金鋼，經淬火+氮化復合處理，表面硬度達HRC58-62，耐磨性提升30%?；瑝K則選用高強度工程塑料或特種合金，兼具自潤滑性與低摩擦系數。鋼珠采用日本AKS特級鋼珠，材質純凈度達99.9%，確保滾動流暢度，滿足高速運動與微量進給的嚴苛需求。
制造工藝融合精密加工與熱處理技術。導軌切割采用激光切割技術，尺寸精度±0.01mm；磨削工序使用數控磨床，表面光潔度達Ra0.1μm；熱處理包含退火、淬火、回火三重工序，消除內應力，提升材料韌性。表面鍍黑鉻處理增強耐腐蝕性，適用于潮濕、化學腐蝕環境。
精度控制體系涵蓋動態與靜態雙重標準。基本動額定負荷計算基于50km壽命周期，通過應力分析優化鋼珠排布密度。靜安全系數設定為1.5-2.0，確保沖擊負荷下的結構安全。組裝過程采用扭力扳手控制螺栓預緊力，配合激光干涉儀進行全程精度檢測，確保導軌系統綜合誤差≤5μm。
銀泰直線導軌的技術突破不僅體現在硬件設計，更在于全生命周期的可靠性保障。通過材料科學、制造工藝、精度控制的協同創新，實現了從微米級定位到高速運行的全方位性能提升，成為工業精密傳動領域的標桿解決方案，推動現代制造業向更高精度、更高效率方向發展。
